La construction d’une maison modulaire

dimanche 28 avril 2013
par  anguenot
popularité : 21%

Adapter le principe du bâtiment modulaire à la maison individuelle, tel est le défi relevé par l’entreprise Bodard Construction. La maison est composée de plusieurs blocs modulaires construits en usine et prêts à être assemblés. En images, suivi du chantier d’une maison facile et rapide à monter. © Bodard Construction

avant
Après

Structure

Structure

Le concept de cette maison reprend les techniques de la construction à ossature acier et les performances de la filière sèche. © Linternaute.com / Cécile Genest

Premier assemblage

1er assemblage

L’usine de l’entreprise est située à La Mothe-Achard dans les Pays-de-Loire. Le 1er module est ici au tout début de sa pré-fabrication. © Bodard Construction

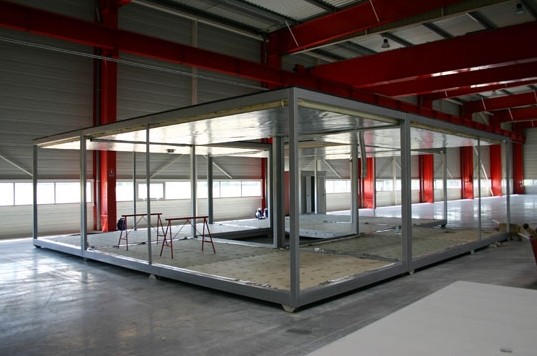

Sans les murs

Sans murs

Le plancher reçoit des panneaux en polyuréthane de 47 mm d’épaisseur, revêtus d’un parement multicouche étanche en kraft aluminium, offrant ainsi une haute résistance thermique. © Bodard Construction

Les 3 modules

3 modules

L’isolation de cette maison modulaire, ici en cours à l’intérieur de l’usine, est un point fort du projet INOV de Bodard Construction, tant d’un point de vue thermique que phonique. © Linternaute.com Cécile Genest

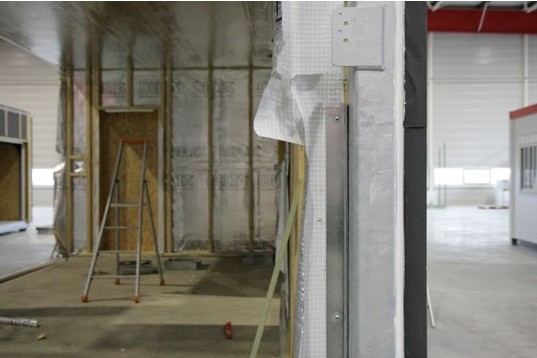

Les parois verticales

Les parois

L’isolation des parois verticales est assurée, à l’extérieur, par des panneaux sandwich de 60 mm, constitués de deux parements en acier galvanisé et d’une âme en laine de roche haute densité ; à l’intérieur, ce sont des panneaux de laine de verre de 100 mm. © Linternaute.com / Cécile Genest

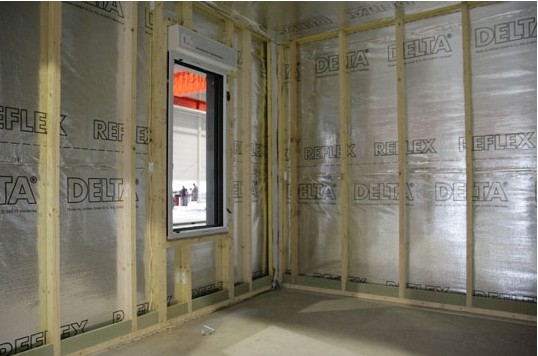

La fenêtre

Fenêtre

Les boiseries sont en médium et les menuiseries en aluminium laqué. © Linternaute.com / Cécile Genest

Le garage

Garage

Le bloc modulaire du garage, en option, est ici presque terminé. © Linternaute.com / Cécile Genest

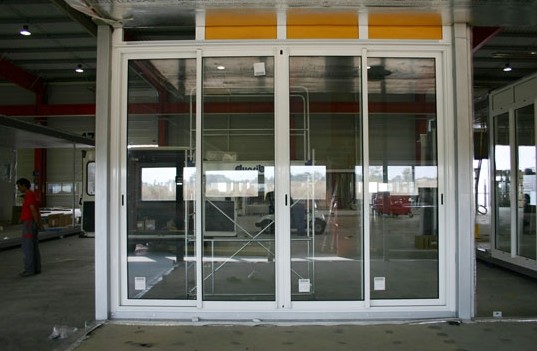

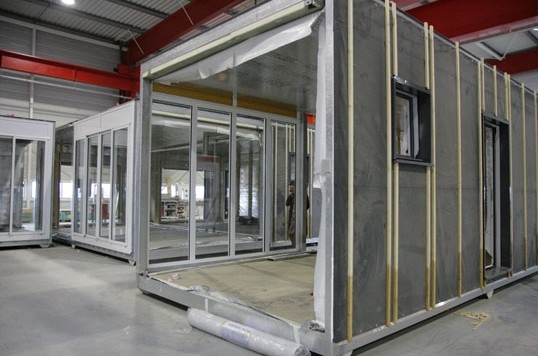

La baie vitrée

Baie vitrée

Les fenêtres et les portes-fenêtres en aluminium laqué sont coulissantes ou oscillo-battantes et munies de double vitrage à faible émissivité. Elles sont toutes associées à des volets roulants. © Bodard Construction

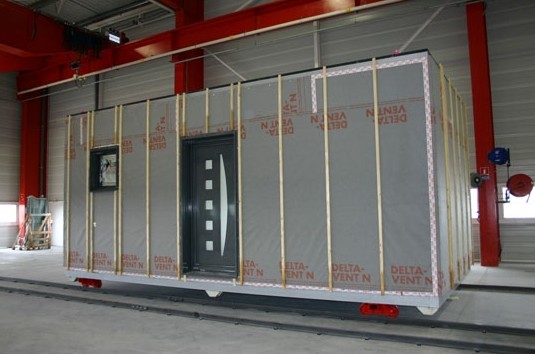

La porte d’entrée

Porte d’entrée

La maison est presque prête à partir. Elle est proposée avec une multitude de finitions extérieures comme le bardage bois, l’enduit traditionnel ou l’acier de couleur. © Bodard Construction

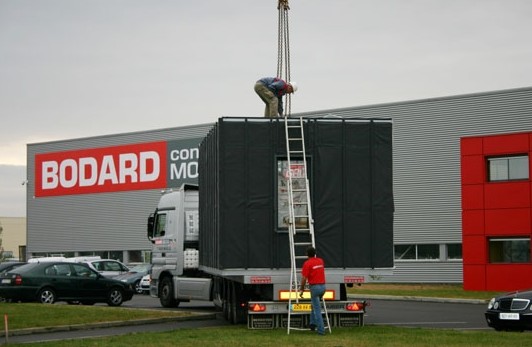

Le transport

Transport

Chaque module, d’un poids unitaire de 10 tonnes, est acheminé par camion jusqu’au lieu d’installation. © Bodard Construction

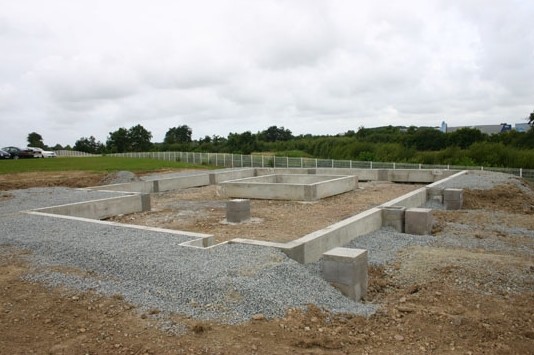

Les fondations

Fondation

Les plots de fondation en béton, d’une largeur de 50 cm, attendent de recevoir les modules. © Bodard Construction

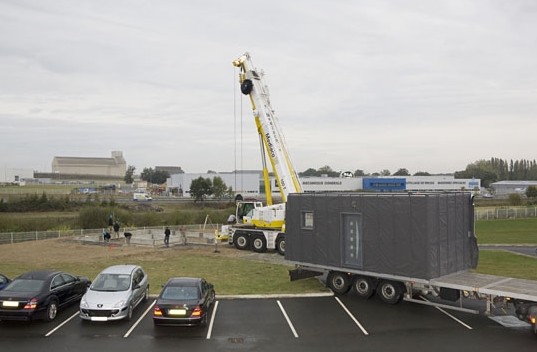

La livraison

Livraison

Les techniciens et les installateurs de l’entreprise pilotent l’assemblage de chaque module sur le terrain à l’arrivée des camions. © Bodard Construction

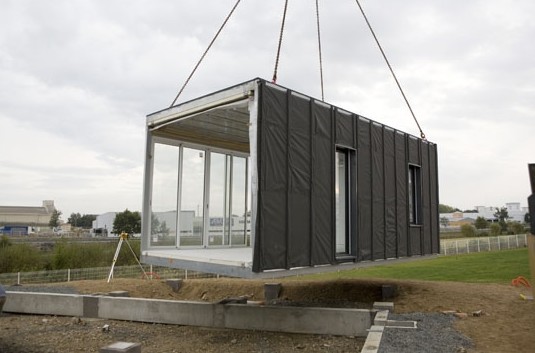

La pose du module

Pose

A l’aide d’une grue, ces modules sont levés et posés sur les fondations en 3 heures chrono. Ils seront ensuite raccordés à l’eau et à l’électricité. © Bodard Construction

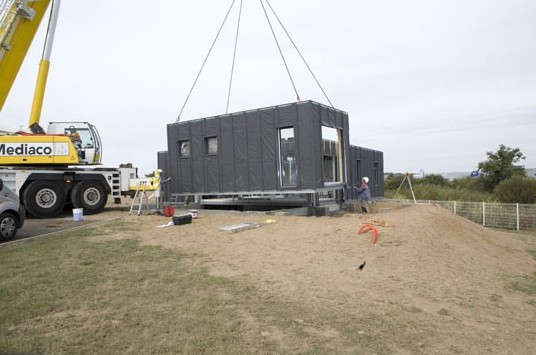

L’assemblage

Assemblage

Les structures sont juxtaposées les unes aux autres, au millimètre près, puis solidarisées les unes aux autres par boulonnage. La maison pourra donc être agrandie à n’importe quel moment. © Bodard Construction

L’intérieur

Intérieur

Une fois la maison implantée, une semaine d’intervention sur le chantier suffit pour réaliser les derniers raccordements et finitions (comme l’électricité et la plomberie). © Bodard Construction

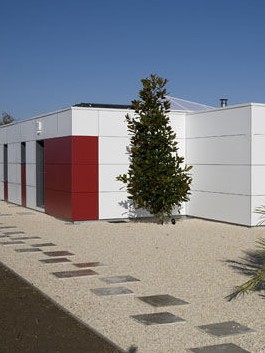

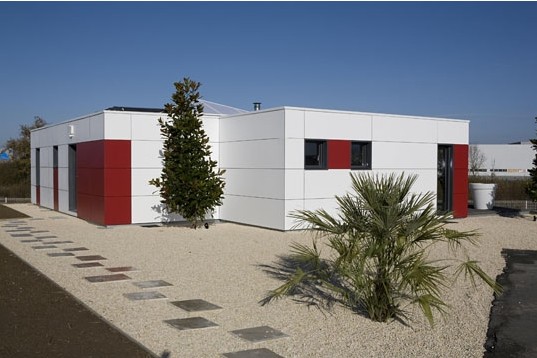

L’extérieur après la pose du revêtement

Extérieur

Dessiné par l’architecte parisien Philippe Masliah, ce pavillon à toiture plate à l’allure contemporaine a tout pour plaire, alliant rapidité, économie et modernité. © Bodard Construction
